Детектор периметра ИД-40 пассивный, инфракрасный, уличный

Назначение

ИД 40 предназначен для построения периметральных рубежей охраны объектов , охраны протяженных участков местности, фасадов жилых и промышленных зданий и т .п .
ИД 40 полностью совместим с отечественными и импортными охранными пультами , работающими на прием сигналов в виде размыкания контактов реле . Микропроцессорная обработка сигнала , регулируемый адаптивный порог . Пониженная вероятность ложных тревог.
В дежурном режиме контакты реле датчика замкнуты.
Исполнение - IP65, пылебрызгозащищенный корпус с защитным козырьком и кронштейном.

Технические характеристики

Максимальная дальность действия, м	40
Форма зоны обнаружения	коридорная
Размер зоны обнаружения, м	40х4х2,5
Время готовности извещателя к работе после подачи питания, мин	не более 1
Напряжение питания	+8….+18 В
Ток потребления при 12Вне	более 15мА
Состояние ключей по ШС1 и ШС2 в дежурном режиме	нормально замкнутое
Рабочий ток электронных ключей, мА	не более 100
Рабочее напряжение электронных ключей, В	не более ±100
Сопротивление закрытого ключа, мОм	не менее 10
Сопротивление открытого ключа, Ом	не более 30
Напряжение изоляции ключей, В	1500
Габаритные размеры, мм	150х80х70мм
Масса, кг	0.37

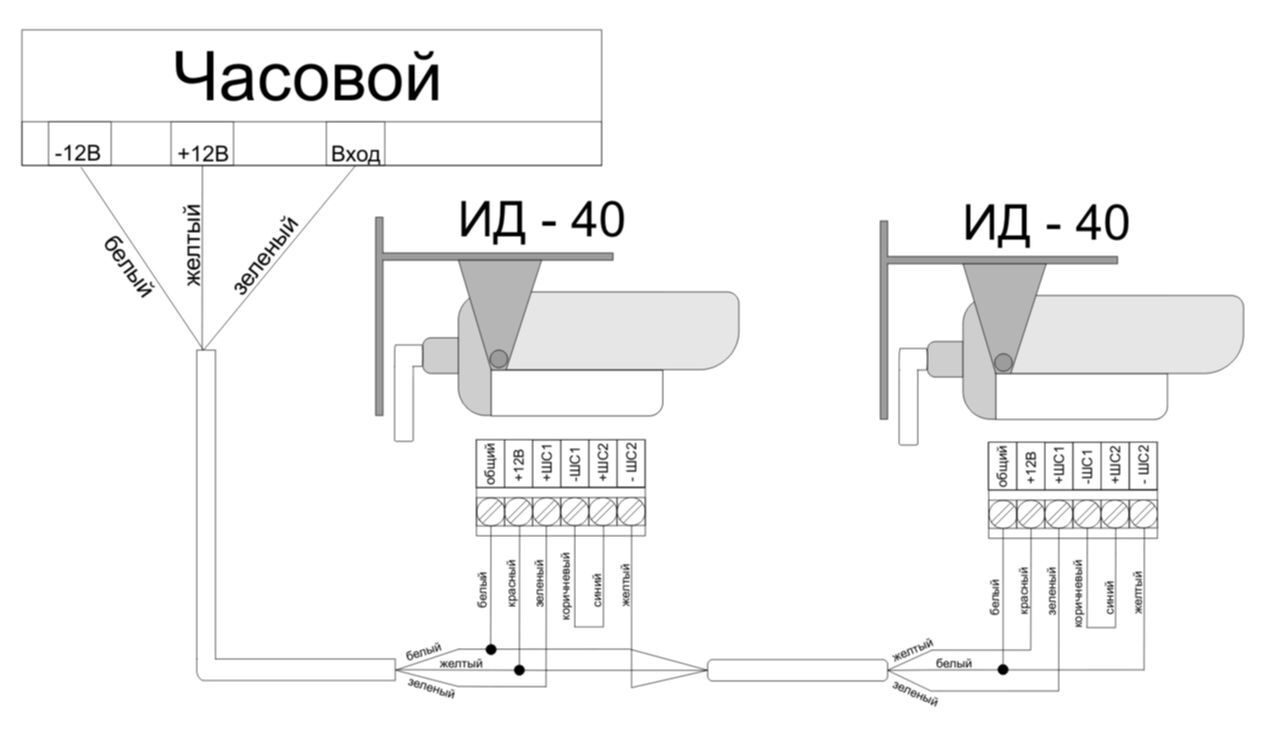

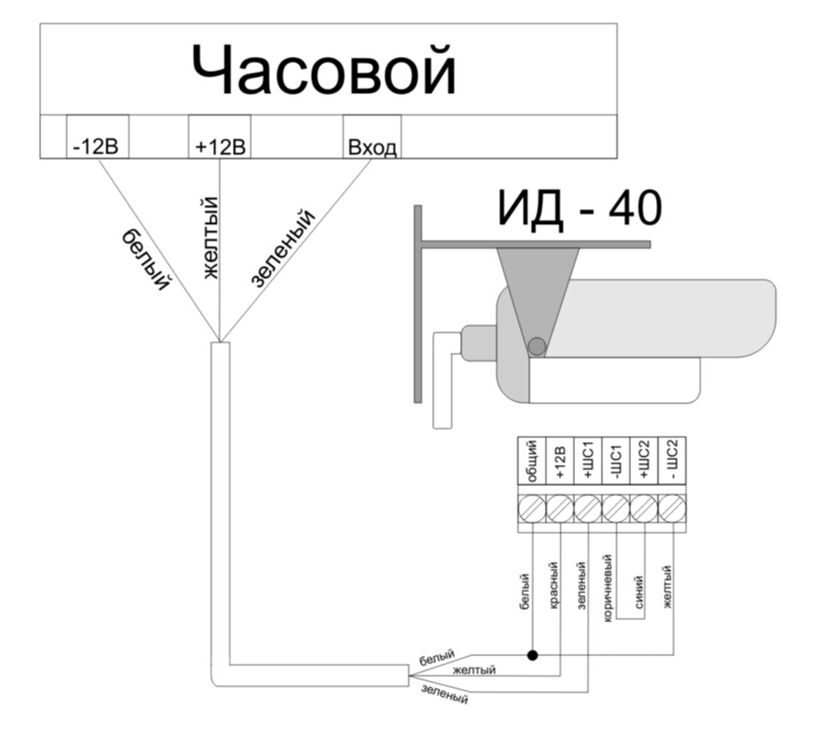

Схема подключения ИД-40


а) Подключение одного датчика	б) Подключение двух датчиков

Варианты установки Детектора периметра ИД-40

Паспорт на Детектор периметра ИД-40 пассивный, инфракрасный, уличный

Руководство по эксплуатации Детектора периметра ИД-40
